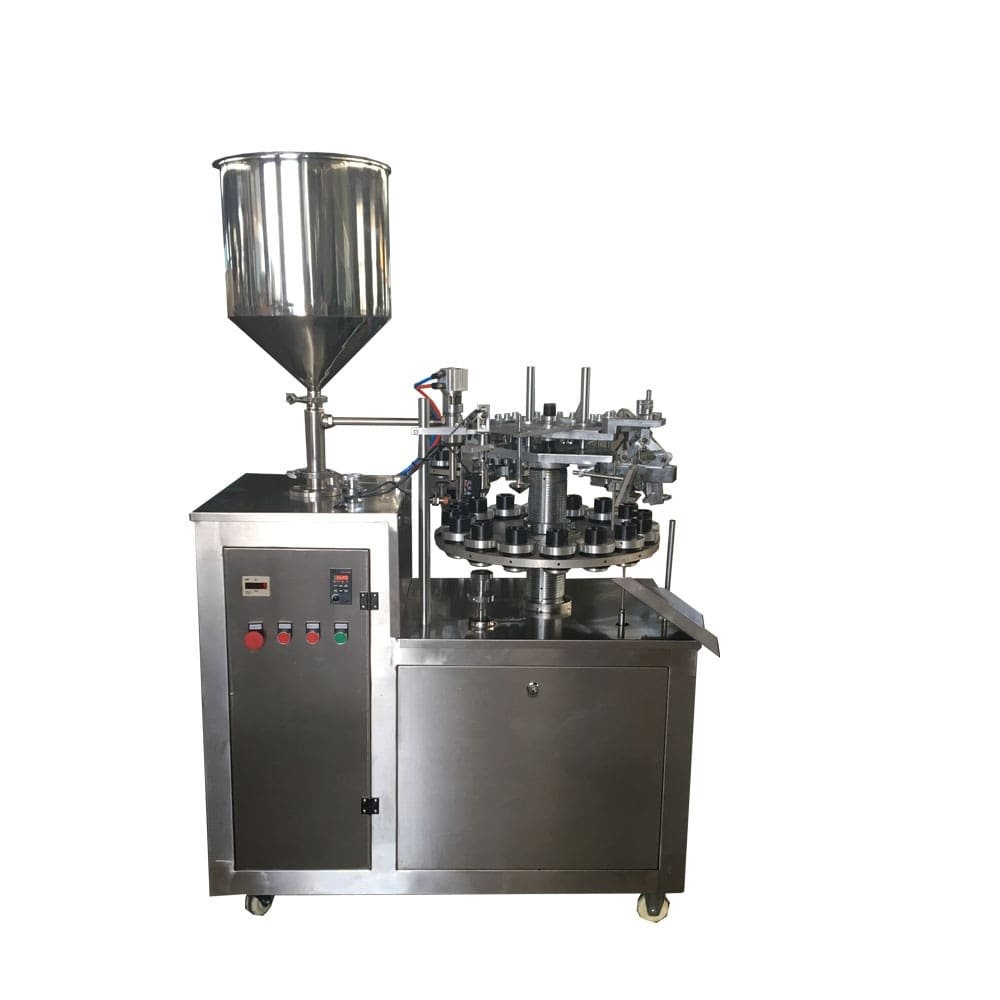

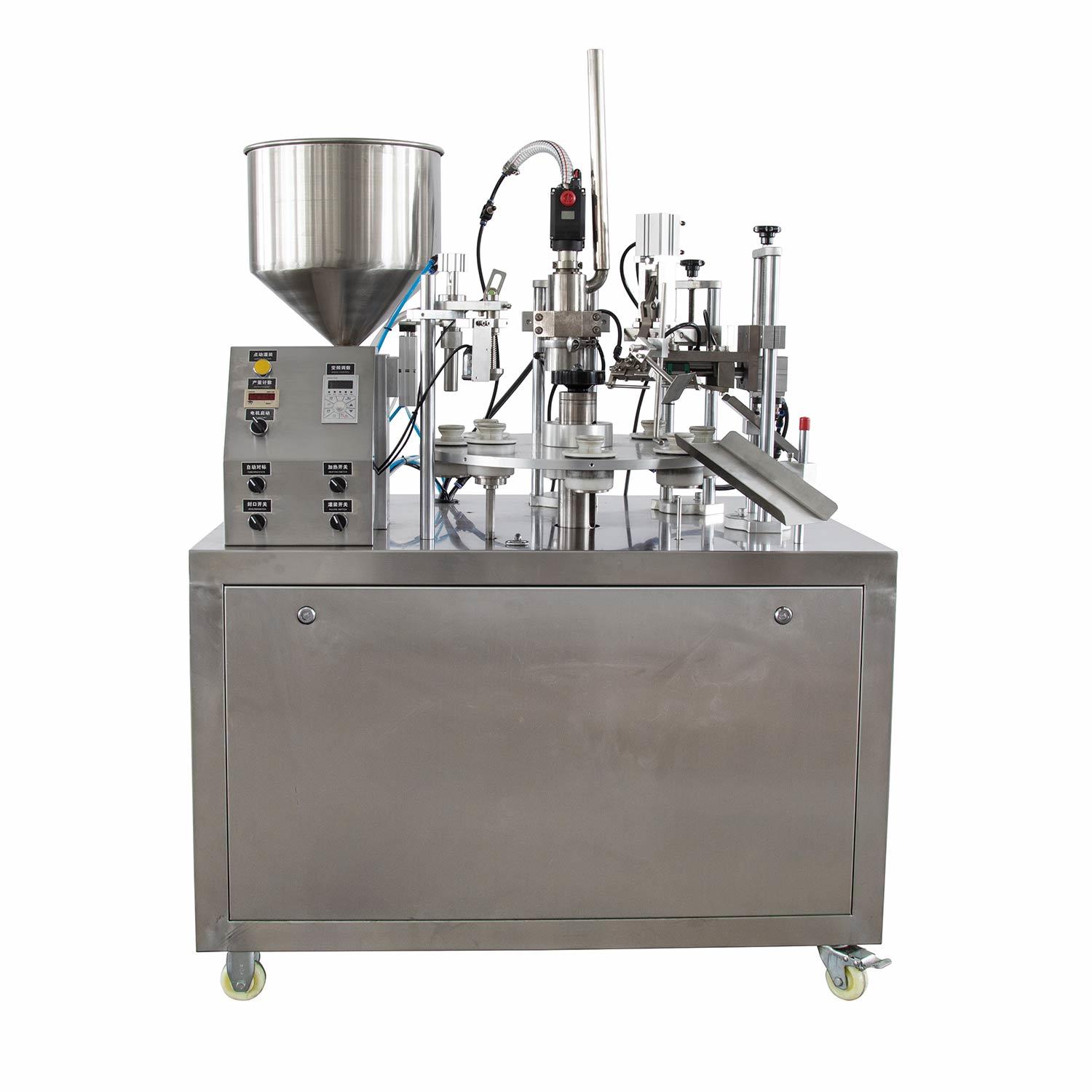

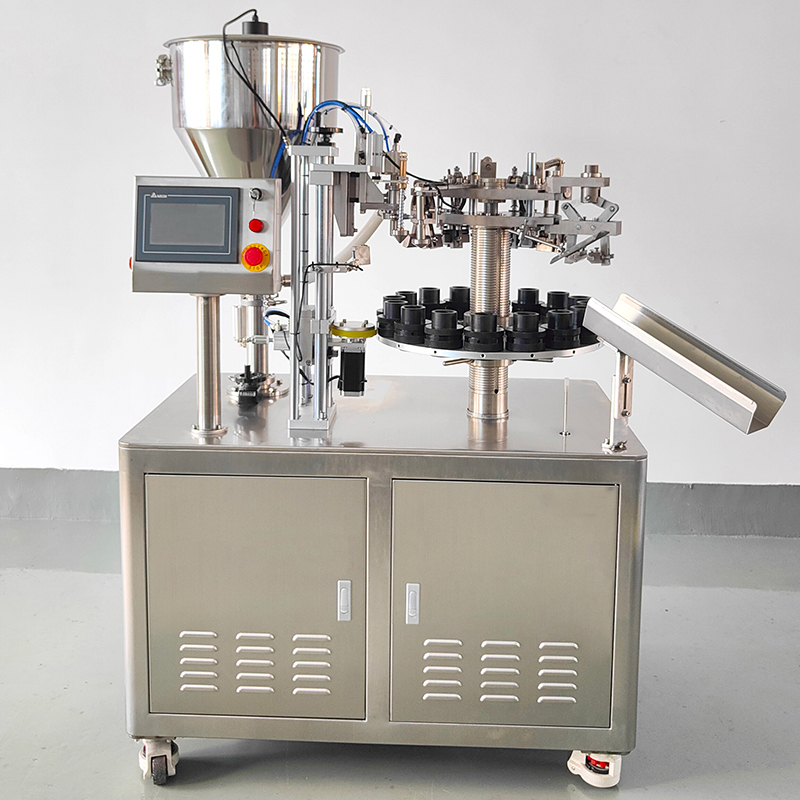

Machine semi-automatique de remplissage et de scellage de tubes en aluminium VK-TFS-006A
Cette machine semi-automatique de remplissage et de scellage de tubes en aluminium est adaptée aux tubes métalliques. Elle permet le marquage couleur automatique, le remplissage, le pliage, le codage par lots et l'évacuation des produits finis, le tout en une seule opération.

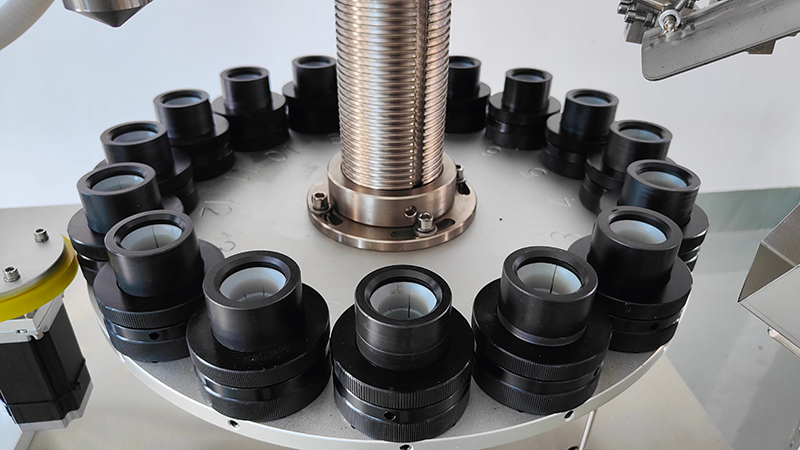

Dotée d'une table rotative automatique à 16 postes de travail, la machine insère manuellement les tubes en aluminium dans les supports prévus à cet effet. Elle effectue ensuite automatiquement les opérations de recherche, de remplissage et de pliage. Le remplissage commence dès qu'un tube est détecté. En l'absence de tube, le remplissage est impossible afin d'éviter les erreurs. Le remplissage est assuré par un vérin pneumatique, dont la capacité et la précision sont contrôlées par la course du vérin.
Méthode de scellage : Scellage par pliage
Vitesse de sortie : 25 à 50 pièces/min
Dimension: L1500*l700*H1800mm
La machine de remplissage et de scellage de tubes en aluminium est conçue pour le remplissage et le scellage de tubes métalliques en aluminium. Elle est spécialement conçue pour les fabricants de colle instantanée, de produits chimiques ou pharmaceutiques. Un double scellage en quatre étapes est réalisé à chaque tour de la machine. Sa sécurité et son étanchéité garantissent une excellente qualité des produits. Cette machine est dotée d'une vitesse réglable en continu et d'une commande photoélectrique. Le remplissage ne peut être effectué sans tube. Pour différents types de tubes métalliques, il suffit d'utiliser un moule adapté à chaque diamètre.
Notez qu'il existe plusieurs modèles dans cette série parmi lesquels vous pouvez choisir !
Fonction:
La machine de remplissage et de scellage de tubes en aluminium est fabriquée en acier inoxydable SS 304 de haute qualité.
Tous les éléments en contact avec le produit sont fabriqués en acier inoxydable de haute qualité SS 304 ou SS 316 (en option).
Écran tactile et commande par automate programmable des paramètres et du processus de scellage avec option de sauvegarde
Erreur de précision de remplissage : < ± 1 % du volume
Codage recto avec jeu de polices inclus
Fermeture à double pli (personnalisable)
Débit jusqu'à 25 à 50 tubes/minute
Compatible avec les tubes entièrement en aluminium
Paramètre technique :
| Modèle | VK-TFS-006A |
| Poids | 350 kg |
| Pouvoir | 220 V/50 Hz |
| Quantité de remplissage | 1-5 g / 5-25 g / 20-75 g / 75-250 g |
| Matériau de remplissage approprié | Tube en aluminium et en métal |
| Date d'impression | 1 à 2 lignes (chiffres et lettres) |
| Dimension | 1500*700*1800 mm |
| Moteur | 1,5 kW |
| Capacité | 25 à 50 tubes/min |
| Diamètre maximal du tube. | 60 mm |
| Fonction supplémentaire | Fonction de remplissage du réservoir d'air comprimé pour la plongée |
Processus de travail
Chargement manuel des tubes un par un
Orientation des marques de couleur et détection des tubes
Remplissage automatique, sans tube, pas de remplissage, 2 trémies pour 2 colles

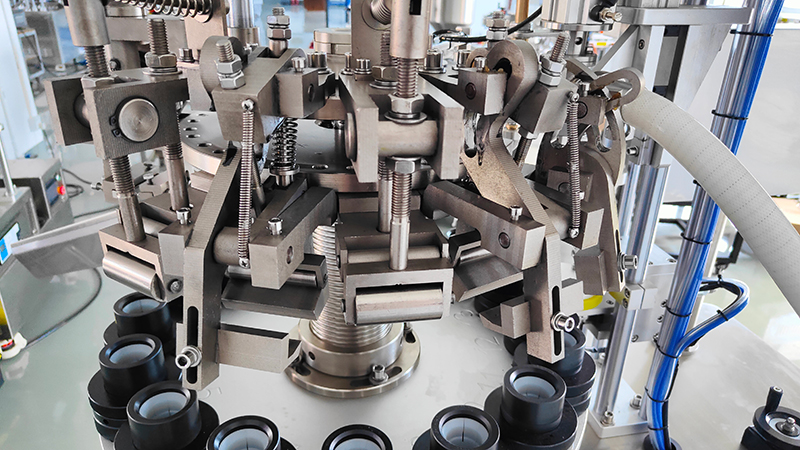

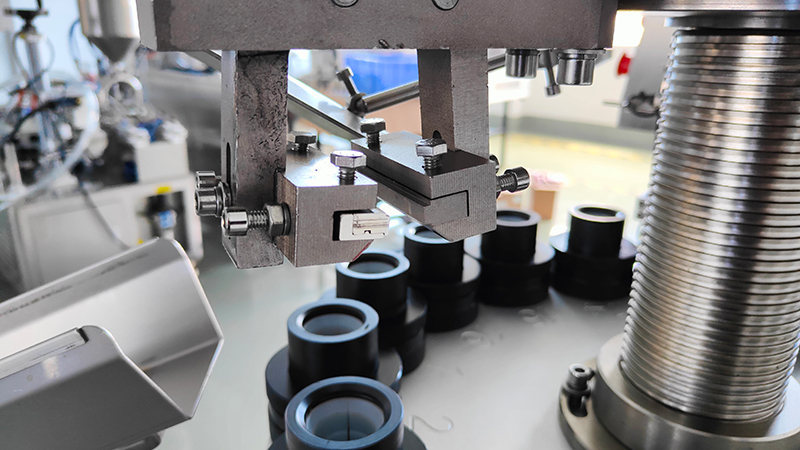

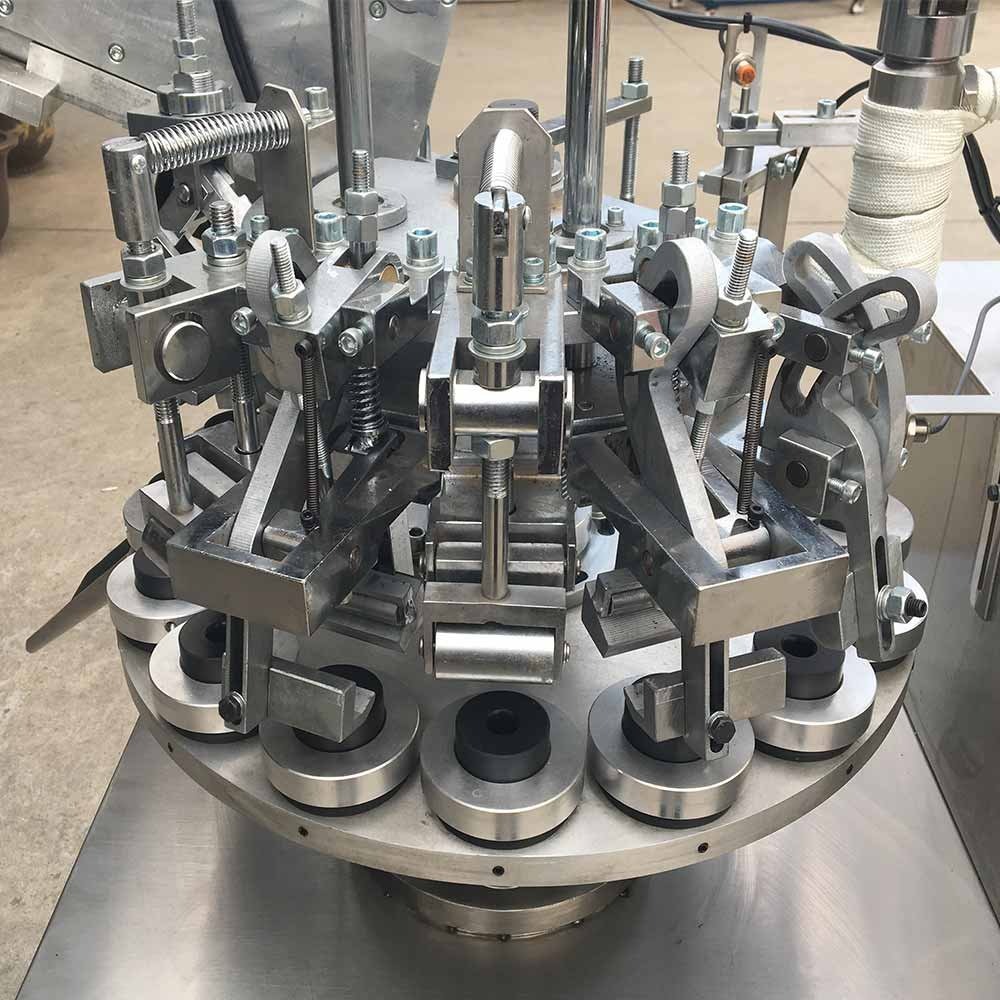

Pliage (3 ou 4 plis) : aplatissement → sertissage à 90° → aplatissement → sertissage à 90° → aplatissement → sertissage à -90° → aplatissement avec code de date

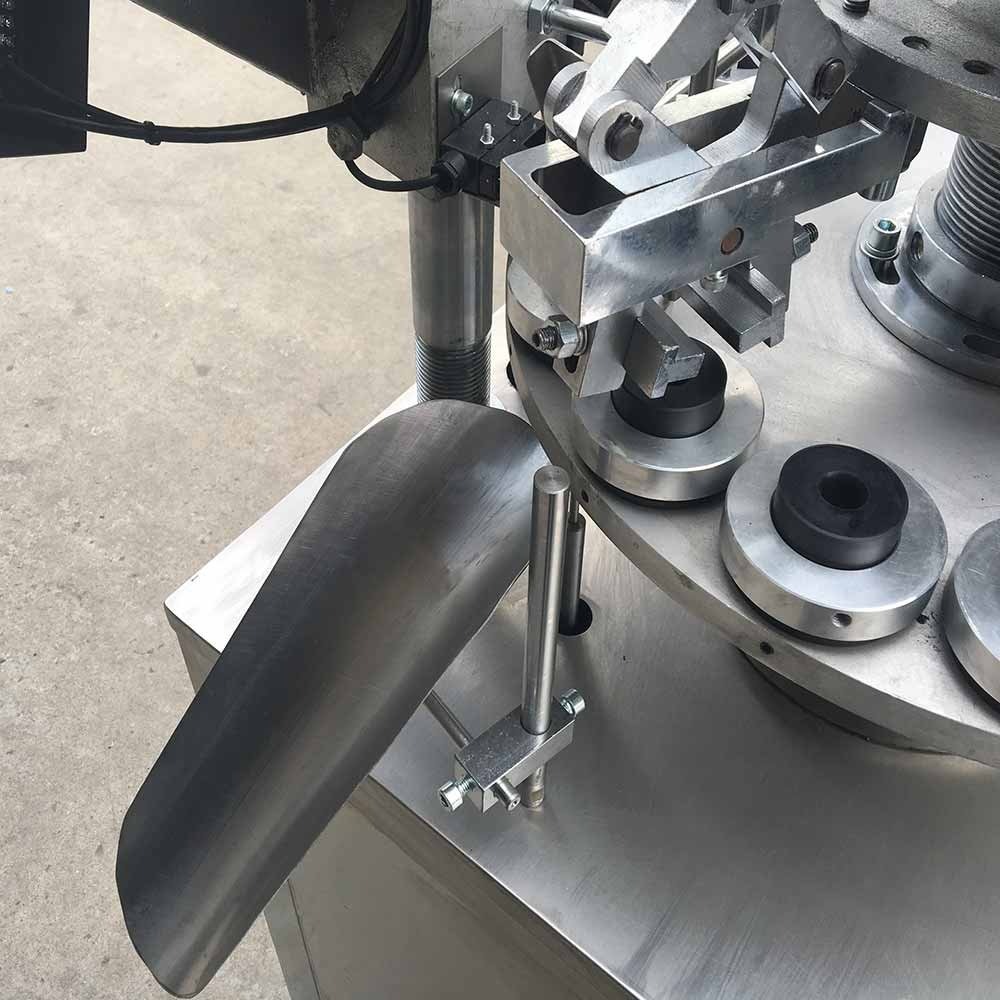

Éjectez le produit fini
Application:
Cette machine sert à remplir des tubes métalliques de pommades en respectant un volume précis, puis à replier l'extrémité du tube. Elle est largement utilisée dans les industries pharmaceutique, cosmétique, alimentaire et chimique. Exemples d'applications : pommades, gels, colles AB, colles époxy, huiles pour la peau, teintures capillaires, cirages, dentifrices, etc.

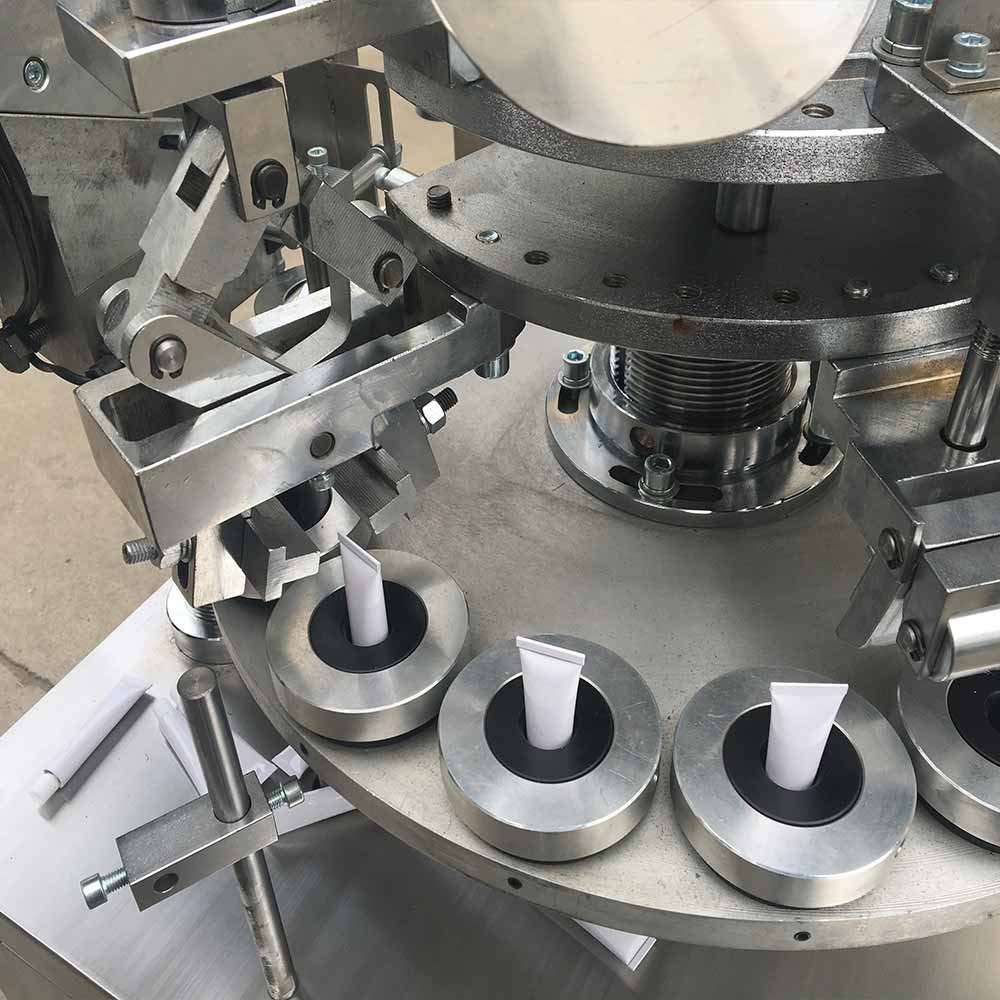

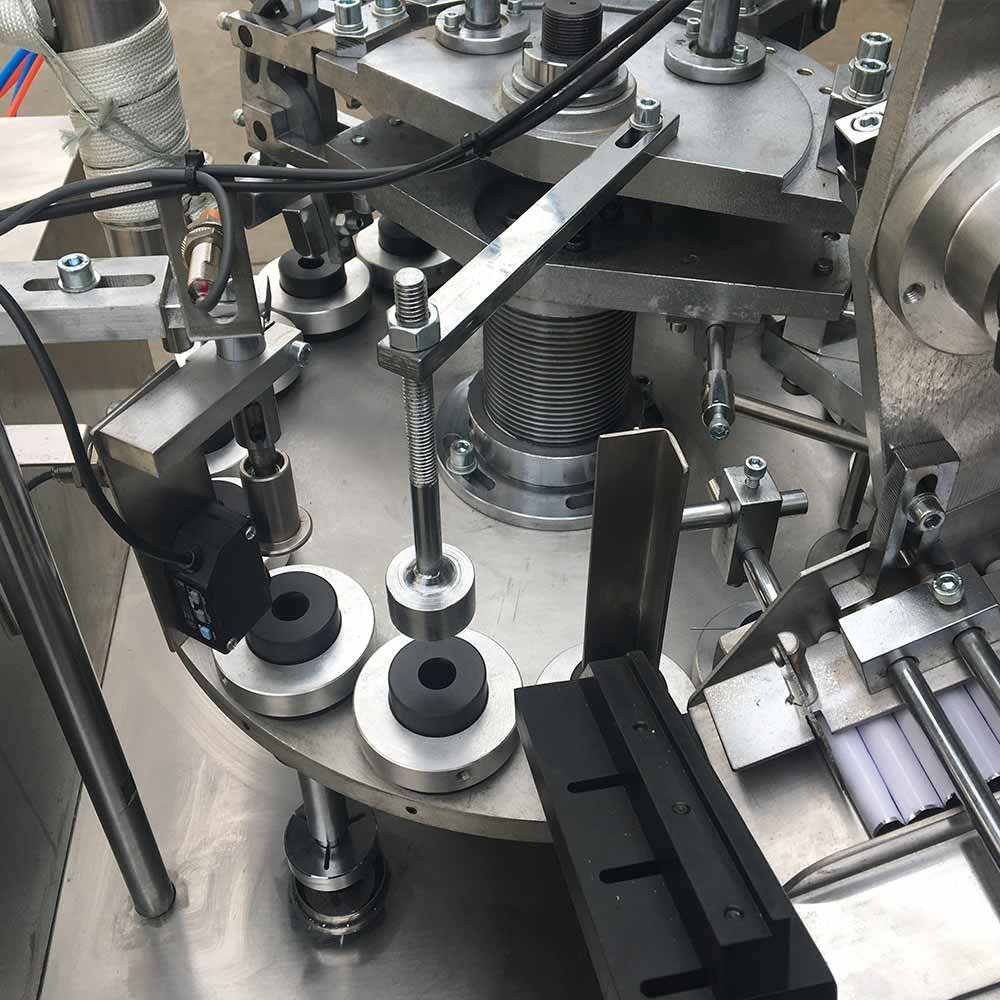

Cette machine présente un processus simplifié qui commence par le placement manuel du tube dans la station de roue étoilée. Le tube est ensuite acheminé vers la station de rotation où le repère situé à son extrémité supérieure est détecté et orienté dans la bonne direction. Puis, il est dirigé vers la station de remplissage où il est rempli à l'aide d'une pompe à piston de précision. Une fois rempli, le tube passe à la station de pliage et de scellage des bords, garantissant ainsi une fermeture sûre et professionnelle. Enfin, le tube est éjecté, prêt à l'emploi.
Notre monobloc est équipé d'une commande PLC avancée, ce qui le rend facile à utiliser et à contrôler. Son haut niveau d'automatisation et de précision en fait le choix idéal pour les petites et moyennes entreprises souhaitant optimiser leur processus d'emballage.
