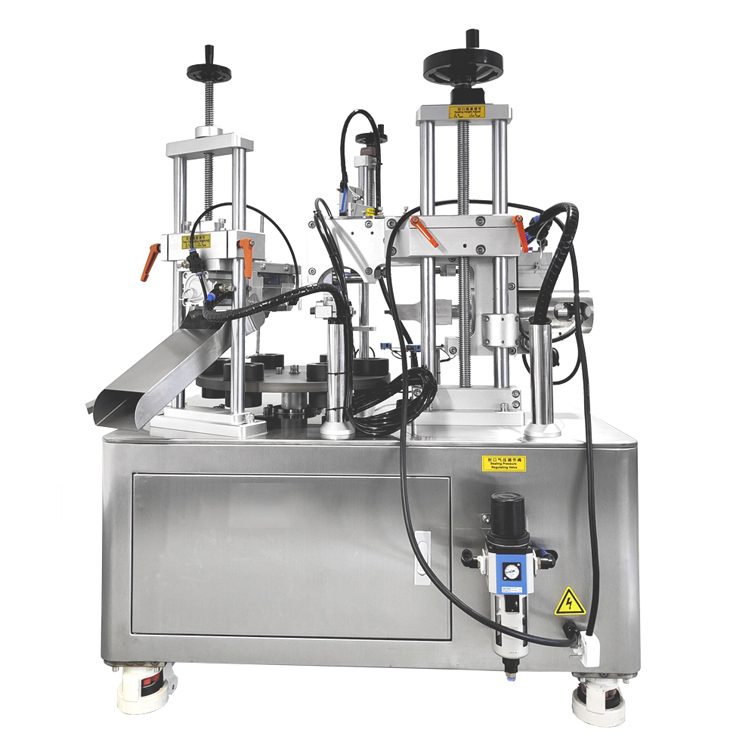

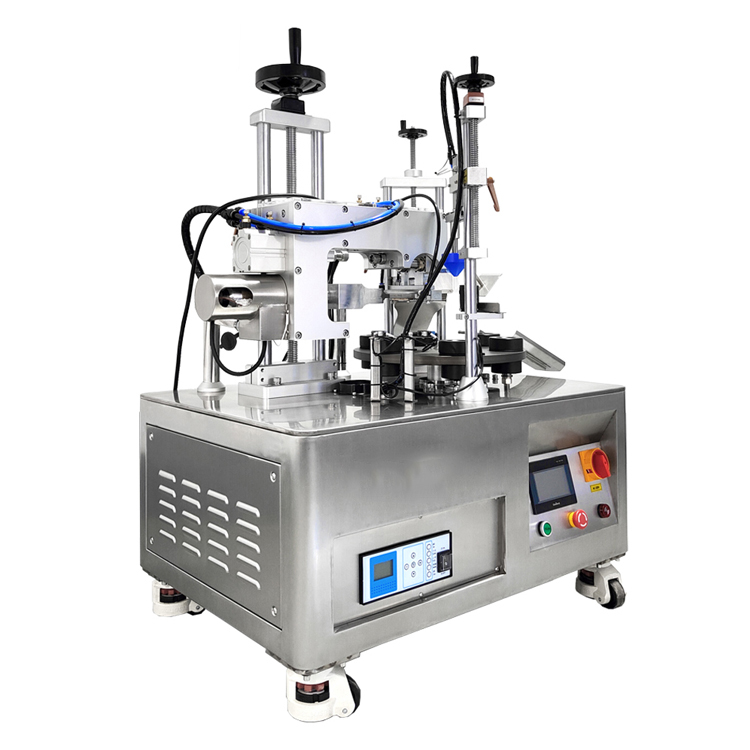

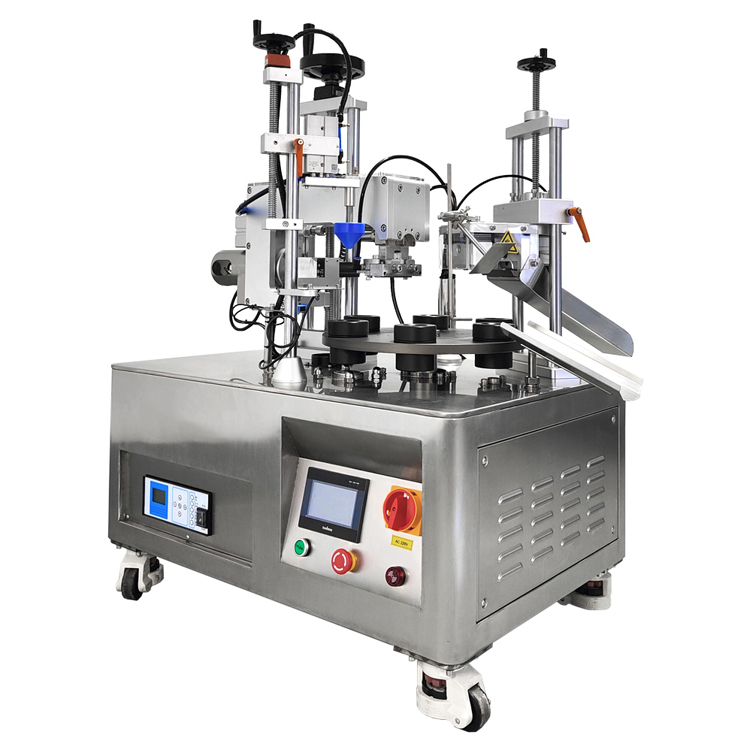

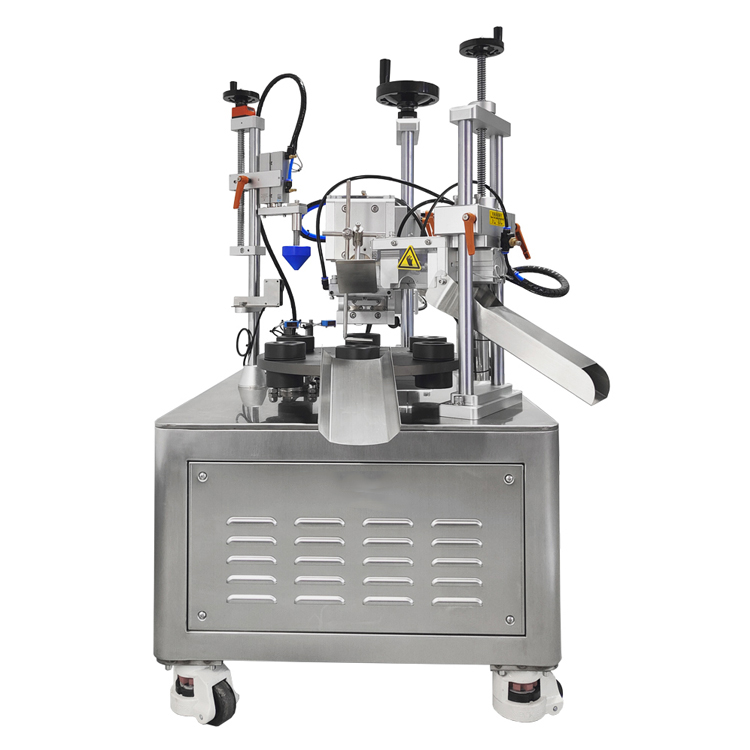

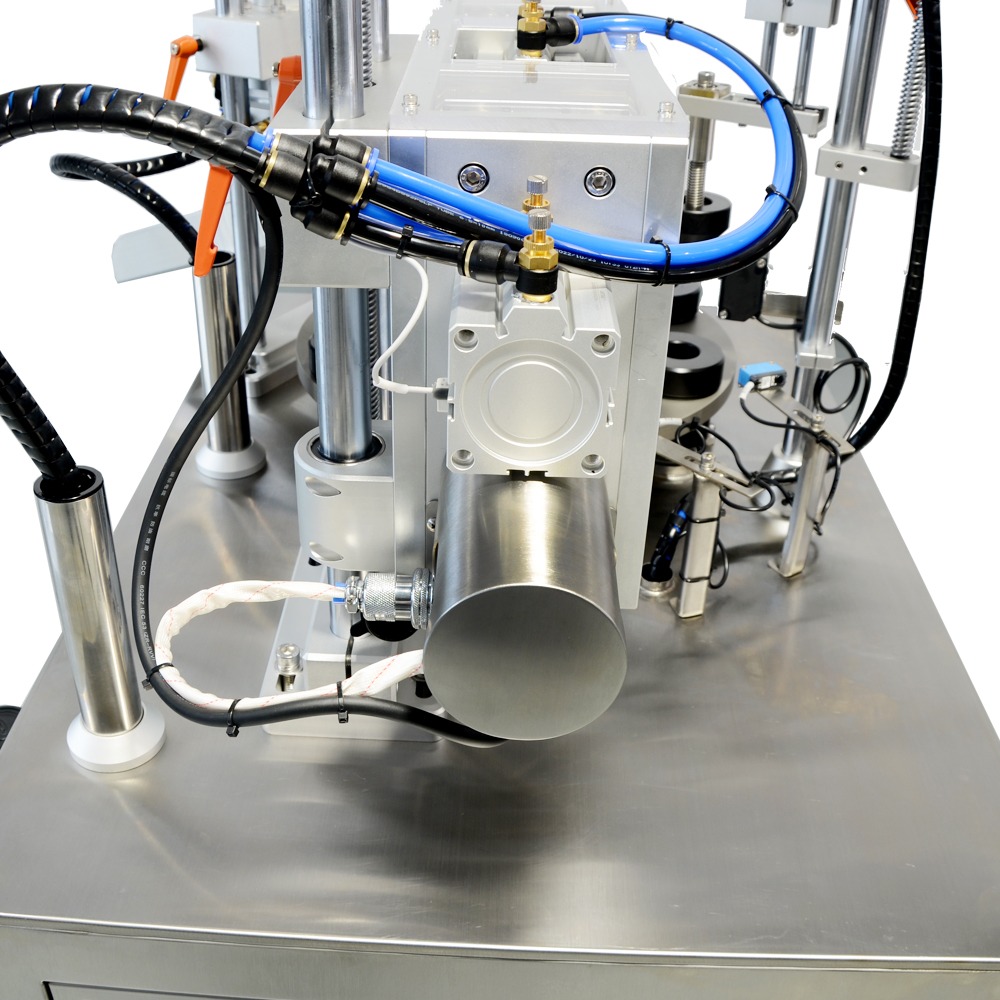

Machine de scellage de tubes à ultrasons semi-automatique VK-TS-006D
La machine de scellage de tubes rotative semi-automatique est utilisée pour le scellage de tubes en plastique et laminés. Cette machine offre un rendement supérieur grâce à sa table rotative et à ses fonctions de scellage automatique.
Méthode de scellage : Scellage ultrasonique
Vitesse de sortie : 22-25 pièces/min
Dimension: L1030*l780*H1290mm
Paramètre
| Modèle | VK-UTS-006D |
| Fréquence | 20 kHz |
| Pouvoir | 2600W |
| Alimentation | 220 V/110 V CA monophasé 50/60 Hz |
| Capacité | 22-25 pièces/min |
| Diamètre d'étanchéité. | 10-50 mm (Fabrication sur mesure disponible) |
| Hauteur du tube | 50-250 mm |
| Pression atmosphérique | 0,6 MPa |
| Consommation d'air | 0,35 m³/min |
| Dimension | L1030*l780*H1290 |
| NO | 167 kg |
- La machine est construite en acier inoxydable 304 de haute qualité.
- Orientation automatique des tubes, scellage avec codage, découpe et éjection
- Débit jusqu'à 25 tubes par minute
- Automate programmable pour le contrôle des paramètres d'étanchéité
- technologie de scellage par ultrasons
- Empreinte compacte
Processus de travail

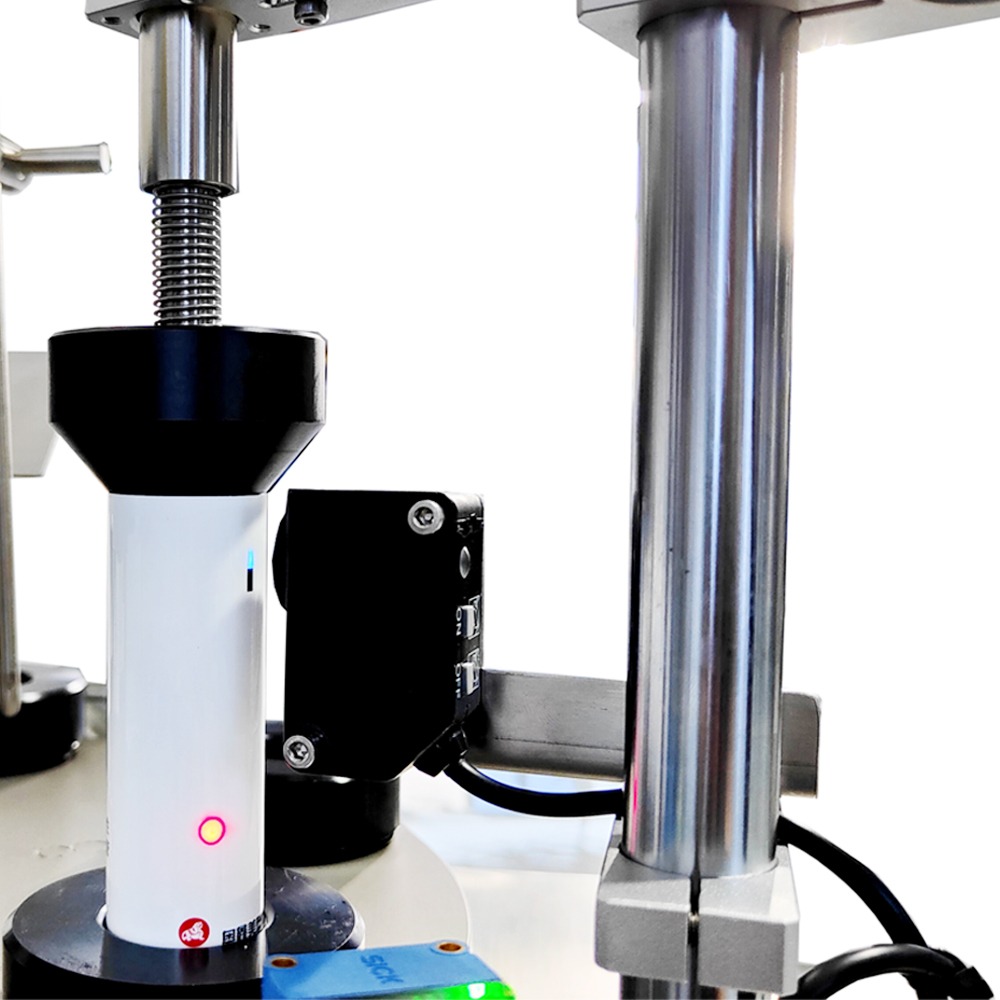

Alimentation manuelle des tubes → Pressage automatique des tubes → Alignement automatique (par détecteur de couleur) → Scellage ultrasonique → Coupe automatique → Déchargement

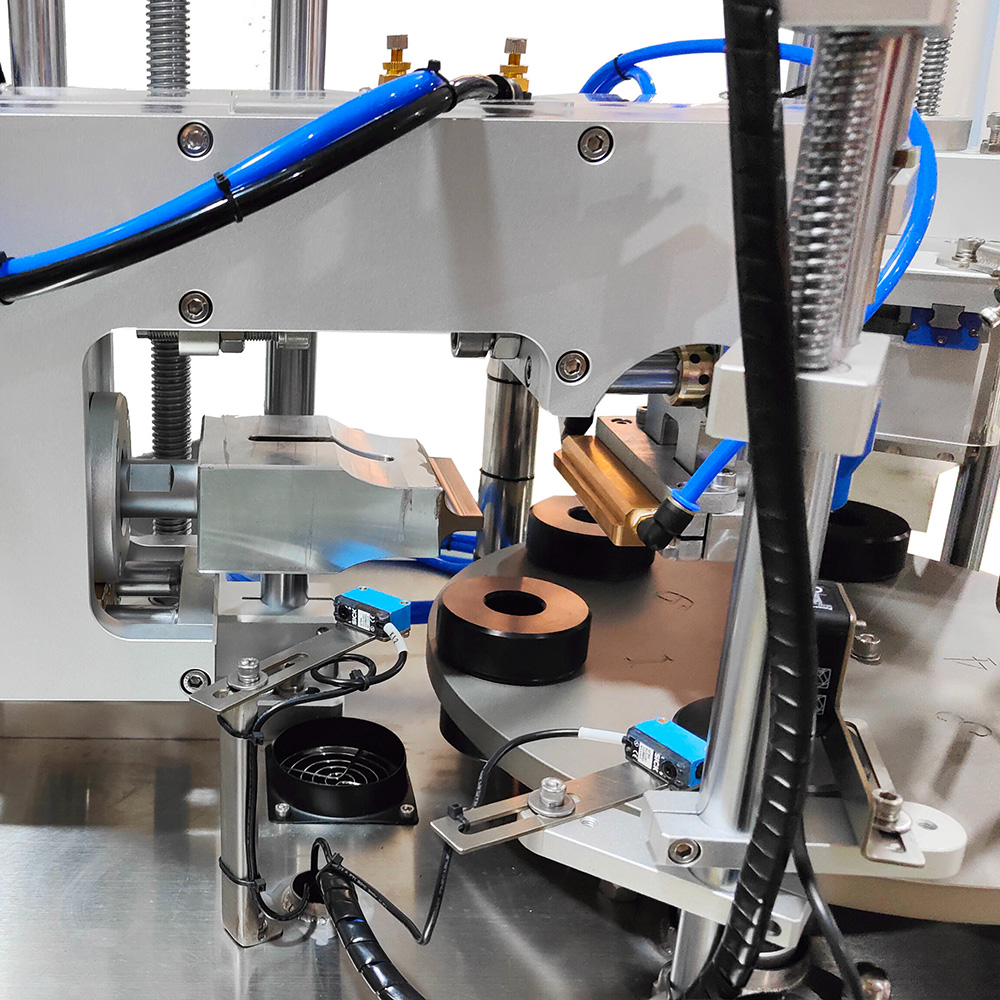

La matrice de scellage applique une énergie vibratoire à l'extrémité du tube, provoquant un échauffement par friction entre la surface et les molécules internes du tube.
Lorsque la température à l'interface atteint le point de fusion du tube, ce dernier fond rapidement et remplit l'espace. Une fois les vibrations arrêtées, le tube se solidifie et prend sa forme sous une certaine pression, assurant ainsi une étanchéité parfaite.
La pièce scellée répond aux exigences élevées en matière d'étanchéité à l'air et à l'eau. Aucun matériau auxiliaire n'est nécessaire ; le processus de scellage est rapide, de haute qualité et esthétique. Ce procédé offre une résistance aux produits chimiques, est non polluant et élimine les problèmes liés aux adhésifs ou au soudage à chaud.

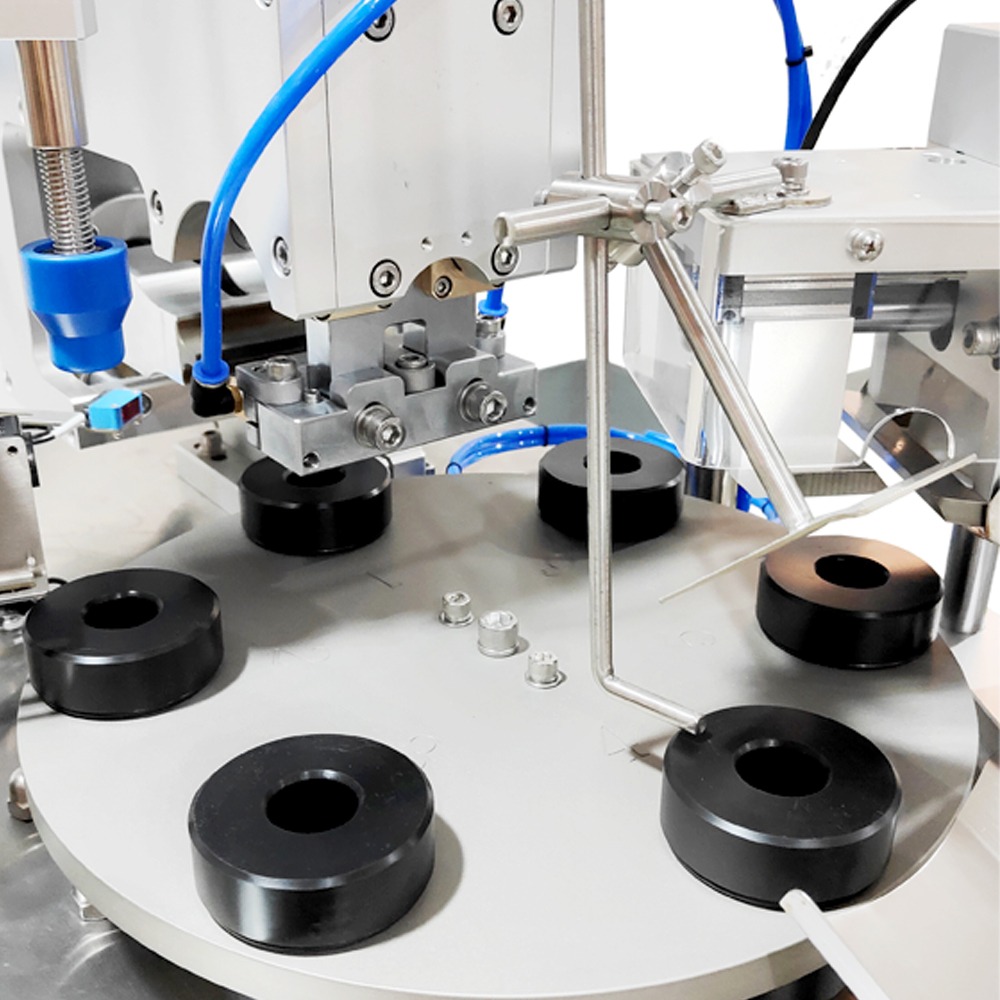

Dans la configuration rotative à 6 stations, le plateau tournant entraîne chaque station de manière cyclique. Chaque station est responsable d'opérations spécifiques, telles que l'insertion manuelle des tubes, l'identification photoélectrique, le scellage par ultrasons, le découpage, l'éjection des tubes, etc. Ce fonctionnement cyclique améliore considérablement l'efficacité du scellage tout en garantissant la stabilité et la constance de sa qualité.
Caractéristiques:
1. Vitesse de scellage rapide et haute efficacité :
La machine de scellage par ultrasons utilise le principe des vibrations à haute fréquence. Elle est opérationnelle immédiatement après sa mise en marche, sans préchauffage, et permet d'accroître la productivité.
Le processus de scellage est rapide et précis. La résistance du scellage est équivalente à celle du plastique lui-même, garantissant des joints étanches et esthétiques. Les motifs sont nets, sans déformation ni éclatement du tube.
2. Système de suivi de fréquence intelligent numérique :
L'adoption d'un système de suivi de fréquence intelligent numérique élimine le besoin de réglage manuel de la fréquence et permet une correspondance automatique des fréquences ultrasoniques. Ce système offre une puissance élevée et un faible niveau sonore, protège efficacement le moule, garantit des performances stables et une longue durée de vie.
3. Large gamme d'applications :
Cette machine de scellage ultrasonique polyvalente s'adapte aux tubes de différentes spécifications et matériaux. Il suffit de changer les porte-tubes pour sceller des tubes de diamètres différents.
4. Facilité d'utilisation et haut degré d'automatisation :
L'utilisation d'un écran tactile PLC est simple et intuitive. Nous pouvons contrôler individuellement l'alignement, le scellage, l'ébavurage et l'évacuation, ce qui accroît l'automatisation et améliore la stabilité et le contrôle du processus de production.
5. Économique en énergie et respectueux de l'environnement :
Le procédé de scellage par ultrasons, ne nécessitant aucun préchauffage et consommant très peu d'électricité, présente l'avantage d'être économe en énergie et respectueux de l'environnement. De plus, il réduit la pollution environnementale car il ne requiert aucun matériau auxiliaire.
Application:

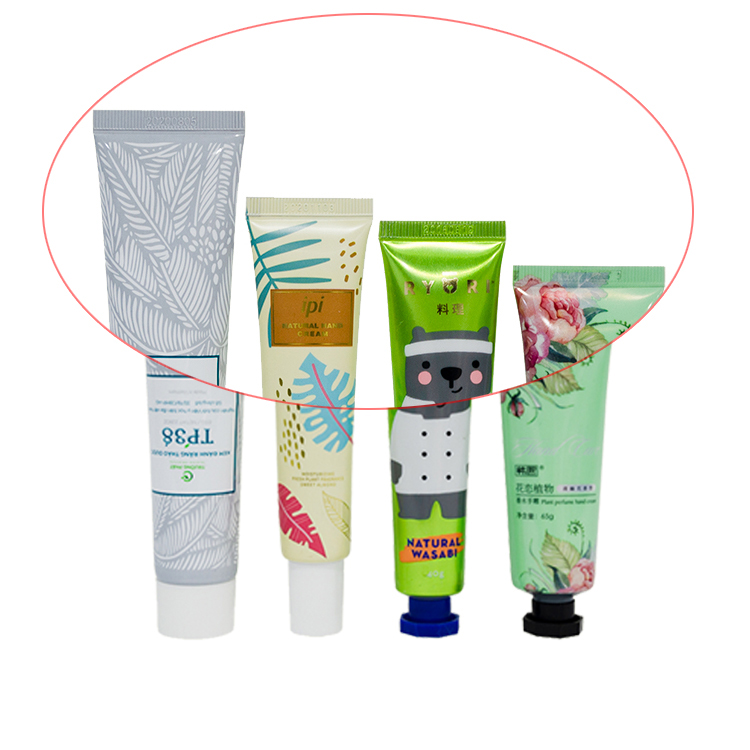

Le champ d'application des machines de scellage par ultrasons est vaste, et elles sont particulièrement adaptées aux tubes en plastique PE, PVC et PP.
Options de la machine :
Supports de tubes pour différents diamètres
